无线电力传输技术应用

日本宽带无线论坛的无线电力传输工作组编制了与无线供电相关的指导文件。该设想的应用场景包括：在不超过10厘米的范围内，向手机等设备输送功率低于50瓦的电力（应用场景一）。以下将对该指导文件的要点进行阐述。

富士通演示无线充电技术如何点亮两个灯泡

目的和定位

本指南明确了从事无线供电产品与业务运营的企业必须遵循的基本准则，旨在推动符合这些准则的产品与服务的发展，确保用户能够安全地使用无线供电技术。

本指南旨在推动无线供电技术的早期应用，故其对象范围、适用条件以及相关规定等均严格围绕这一目标进行界定。

应用范围

应用范围限定为拥有以下性能的无线电力传输产品。

·供电电力不超过50W

·电力传输距离在10cm以内

采用频率范围在10kHz至10MHz之间、13.56MHz（属于ISM频带）、27.12MHz（属于ISM频带）以及40.67MHz（属于ISM频带）的频段。

·遵循不限制利用产品和无线供电方式的现行电波法

日本现行的电波法第100条第1项明确指出，某些高频利用设备的使用必须取得相应许可。宽带无线论坛所发布的指南，主要针对那些不属于电波法第100条第1项所述“无需许可的高频利用设备”范畴的产品（见图B-1）。

图B-1：控制信号采用不同于供电用途的无线频率

在日本总务省所制定的电波法规里开元ky888棋牌官方版，若想取得“高频利用设备”的认证，必须采用与无线供电所使用的频率相异的频率进行通信。一旦采用相同的频率开yun体育app入口登录开元棋官方正版下载，则有可能被认定为“无线通信设备”。

无需许可的高频设备的条件

① 通信设备以外的高频设备、高频能量在50W以下

感应式通信设备，这类设备通过在线路上传输超过10kHz的高频电流，从而产生感应电波来实现通信功能；此外，其λ/2π距离处的电场强度应低于15μV/m。

针对发热的安全对策

受电对象的识别

·特别限定受电侧的功能，以安全传输电力

·无法特别限定受电侧时不进行供电

针对发热等的构筑安全对策

·对供电侧及受电侧产品规定了温度上升界限(图B-2(a))

夹杂金属异物时的温度上升测量方法

采用既定程序对温度上升进行检测，确保其上升幅度达到了规定的温度界限要求（参见图B-2(b)）。

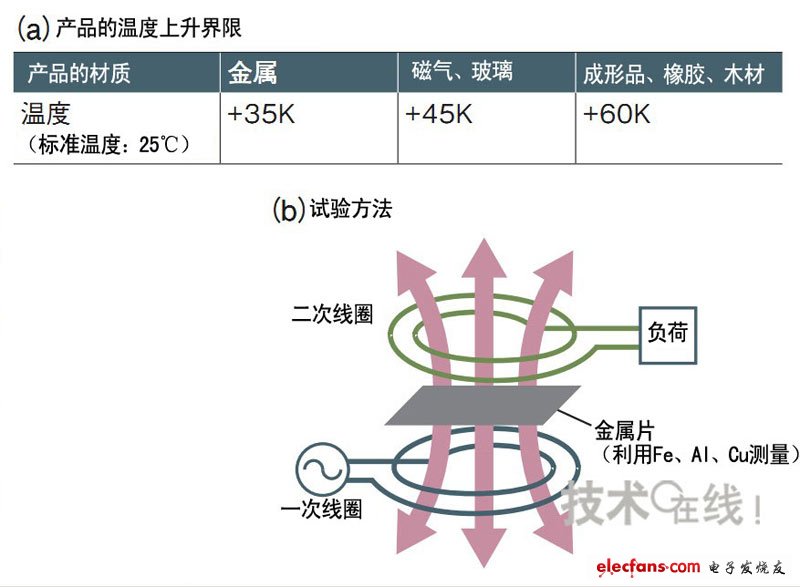

图B-2：具体的热对策

在指南文件中，针对产品发热这一安全问题的应对措施，明确设定了温度上升的最高界限。一旦温度超过此界限，供电系统将自动断电。同时，还详细说明了进行相关试验的具体方法。

符合《电波防护准则》

在常规使用和所处环境中，必须通过测量等手段确保该产品所生成的电磁场不会对人的健康构成任何危害。

在日本境内，必须遵守《电波防护准则》（电气通信技术审议会于平成2年6月25日针对第38号询问“电波利用人体防护准则”作出答复，平成9年4月24日针对第89号询问“电波利用人体防护方法”作出答复）。

在国际舞台上，我们必须遵循国际非电离放射线防护委员会（ICNIRP）发布的最新版指导原则。

今后的方针

2012年度内，我们将制定“指南Ver.2.0”版本。该版本将新增“在距离m约数范围内向小型壁挂电视等设备传输不超过50W的电力”以及“在约30cm的距离内向电动汽车等设备传输1kW至数10kW的电力”等内容。
