29. 深度学习进阶 - 卷积的原理

Alt文字

嗨，你好。我是茶桁架。

完成学习RNN后，让我们从今天开始介绍CNN。

CNN是现代机器深度学习的非常核心内容，例如，我们进行图像分类，图像分割，图像分割等。

Alt文字

实际上，这些过程是您允许计算机自动识别的内容，不仅可以识别图像中的内容，还可以识别图像中这些东西的位置。该复杂操作实际上是基于CNN的变体。必须赋予计算机识别图像的能力。

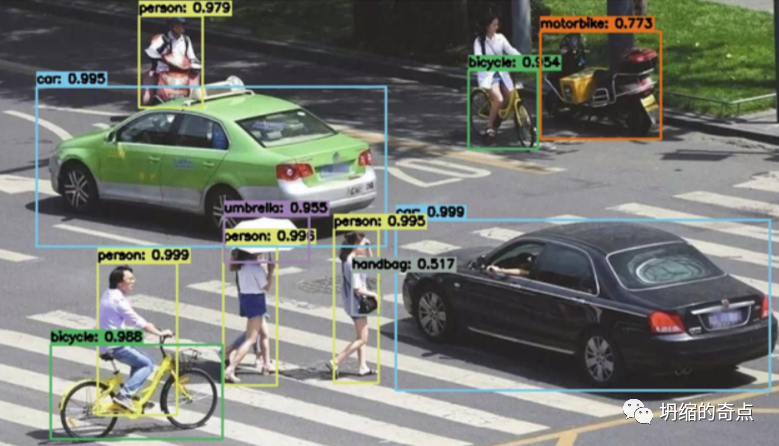

例如，一辆大型无人驾驶汽车需要确定行人在哪里。

Alt文字

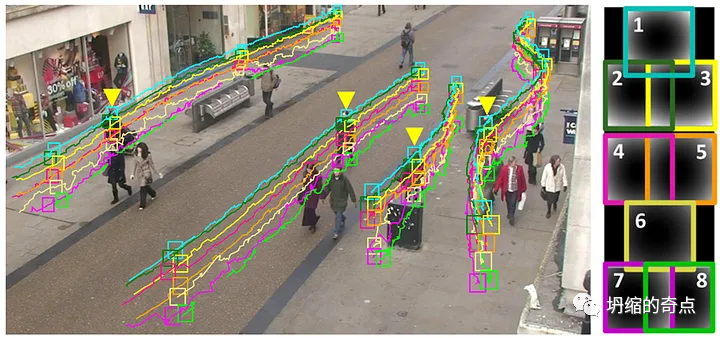

例如，安全摄像机必须能够检测到我们的位置。

Alt文字

这些事情背后是计算机视觉问题。

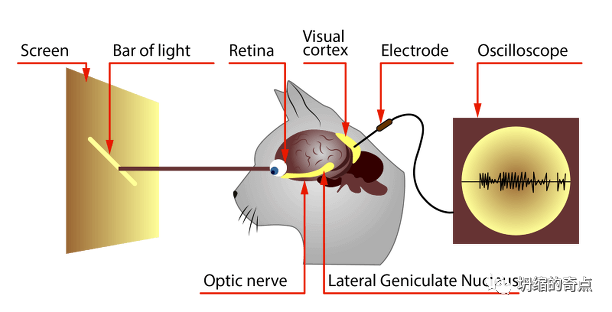

在大约195或60年的时间里，哈佛大学进行了一项研究，在猫的大脑上安装了一些电极，让猫看前一张幻灯片，然后切换幻灯片的内容，然后观察猫的大脑在哪里积极的。

Alt文字

我发现了两个特征。第一个具有一层。例如，如果我改变了颜色，它将仅在这些层中活跃，并且它将在远离眼睛的地方活动。如果线被更改并且颜色不变，则另一层面积将处于活动状态。对于不同的特定更改，不同的层实际上是不同的。

第二个发现是，您越接近眼睛，越明显的级别的变化越低，例如线的颜色。眼睛的距离越远，线条和颜色没有改变，但是眼睛变大或更小，那么这些地方就会更加明显。

换句话说，第一个是分层的，第二个是在不同层的抽象中不同的，并且对什么具有不同的敏感性。

沿着这种思路，人们当时提出了一些方法。当时，人们正在做计算机视觉，但主流不是机器学习。但是人们想出这样的过滤器：

filter = np.array([
    [1, 0, -1],
    [1, 0, -1],
    [1, 0, -1]
])

此类过滤器是故意和主观提出的。他们将此过滤器应用于图像一一。

Alt文字

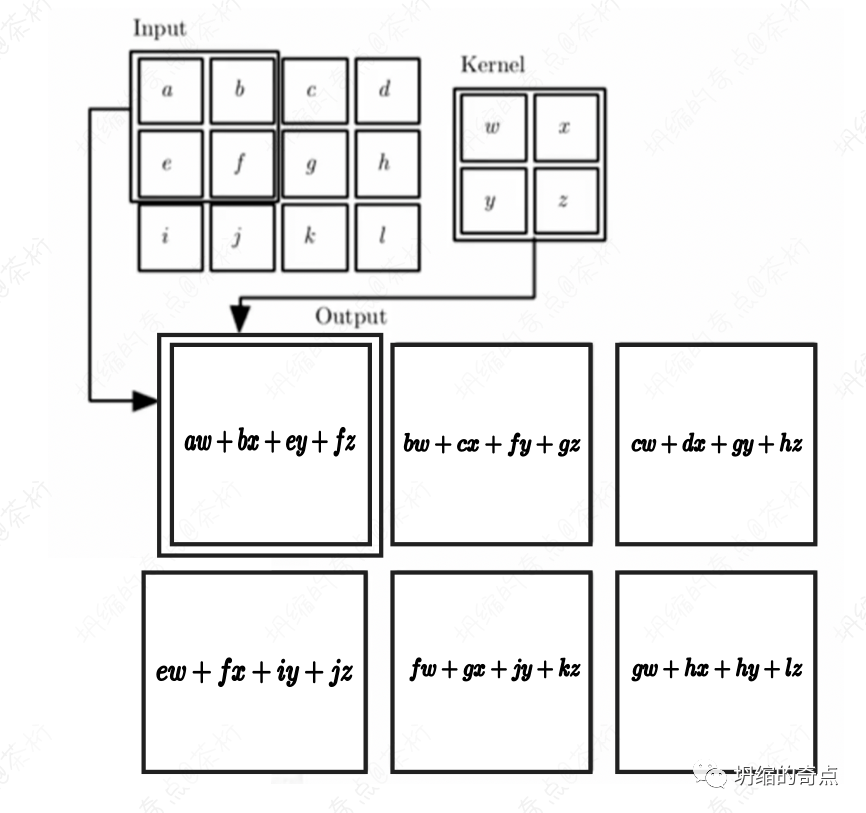

例如，我们的图像是abcdefghijkl，然后将其乘以4*4的矩阵，然后将其添加，例如，这给出了新内容。每个人都称此操作卷积操作。

请参阅一个示例：

import numpy as np
image = np.array([
    [10, 10, 10, -3, -3, -3],
    [10, 10, 10, -3, -3, -3],
    [10, 10, 10, -3, -3, -3],
    [10, 10, 10, -3, -3, -3],
    [10, 10, 10, -3, -3, -3],
    [10, 10, 10, -3, -3, -3],
])
plt.imshow(image)
plt.show()

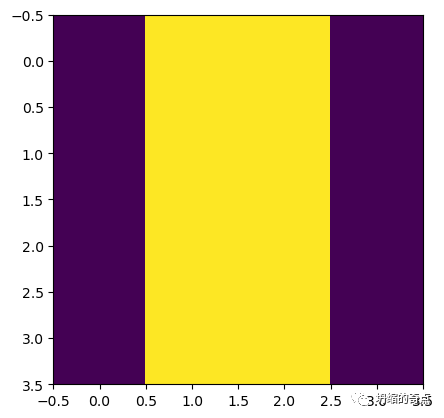

Alt文字

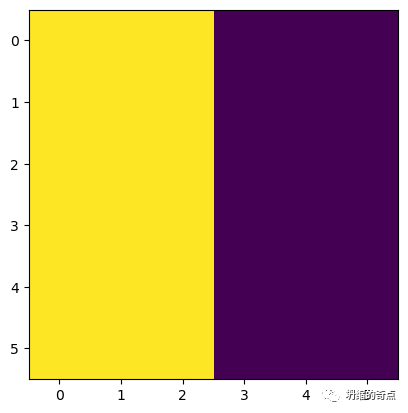

我们可以看到，该矩阵的前三列都是10列，最后两列都是0，而生成的最后一个图像具有清晰的边界，并带有两种不同的颜色。

现在，我们在此图像矩阵中添加过滤器，并遵循上述方法：

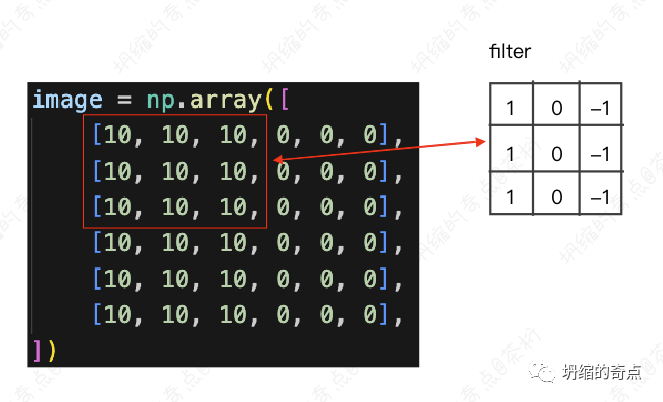

Alt文字

左上角3*3的小矩阵的计算结果为0。

同样开元ky888棋牌官网版，如果我们以后进行计算，第二个结果是39，第三个结果是39 ...您可以以后自行进行计算，最终的计算结果是：

[[0, 39, 39, 0],
[0, 39, 39, 0],
[0, 39, 39, 0]]

我们可以看到，当分段的小矩阵中的数据相同时，值为0。如果矩阵的图像部分之间的差异不是很大，则它也接近0，这意味着差异很小。如果小矩阵的左侧和右侧相反，则两侧之间的差异是最大的，无论最终添加值是正值还是负值，它应该是绝对值下的最大值。这个地方实际上是图像的垂直边缘。

然后，如果我们更改过滤器，请将其更改为以下内容：

[[1, 1, 1],
[0, 0, 0],
[-1, -1, -1]]

如果是这样，计算结果是图像水平方向的边缘的绝对值是最大的。

基于此原理，我们可以找到图像的所有垂直和水平边缘并将其取出。

整个过程称为卷积：卷积。卷积是在两件事一起工作的时候。它首先出现在信号处理中，两个信号将它们合并。

卷积操作的目的是什么？卷积操作用于提取图片的某些功能并捕获图片特征。上个世纪后期，计算机视觉的老科学家提出了大量内核，当时被称为操作员，现在称为卷积内核。

卷积的操作是给出图片，然后给出一个卷积内核，将每个值乘以与卷积内核相同的窗口，然后添加。

如果我们在现实生活中有一张图片，那么图片通常是三维的，通常是红色，绿色和蓝色（RGB），然后我们让这张图片和该过滤器乘以。

这三层中的每一层都会用过滤器繁殖。假设这三层是：

[[a11, a12, a13],[a21, a22, a23],[a31, a32, a33]],
[[b11, b12, b13],[b21, b22, b23],[b31, b32, b33]]
[[c11, c12, c13],[c21, c22, c23],[c31, c32, c33]]

然后假设过滤器是：

[[f11, f12, f13], [f21, f22, f23], [f31, f32, f33]]

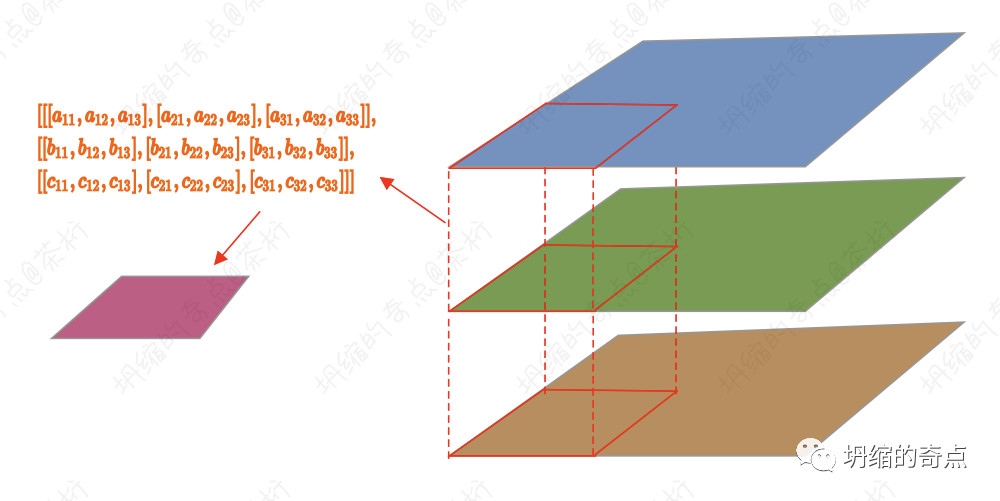

Alt文字

然后，该过滤器将分别对这三层执行卷积操作，并且生成的卷积结果为V1，V2开yunapp体育官网入口下载手机版，V3，然后将这三个结果添加在一起，并将生成新的层。

让我们看一下以下图片：

Alt文字

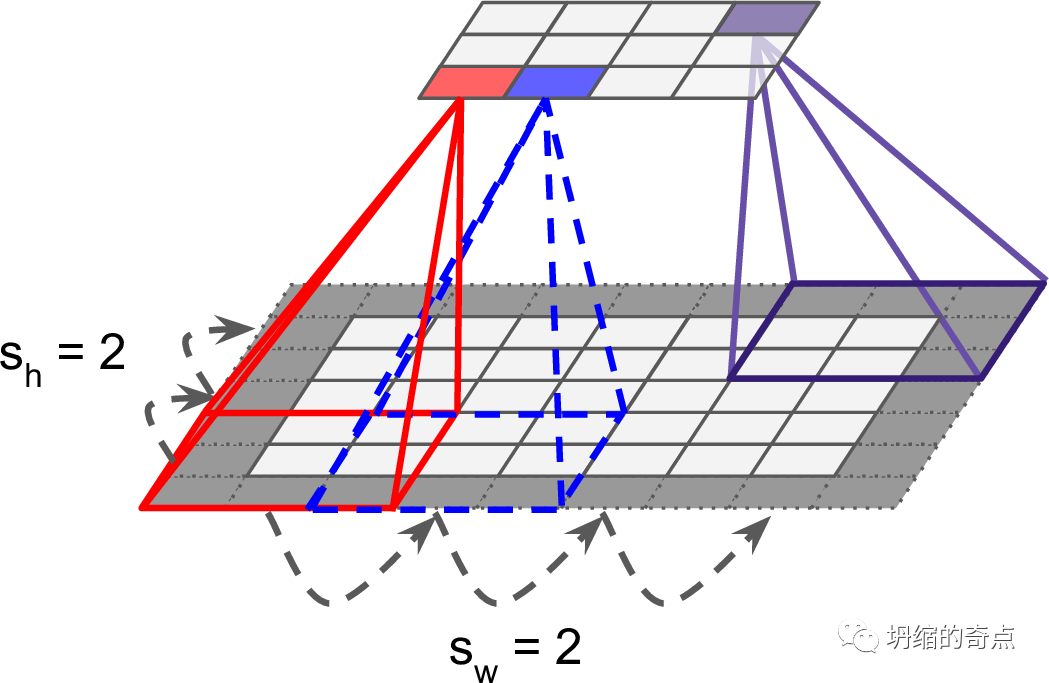

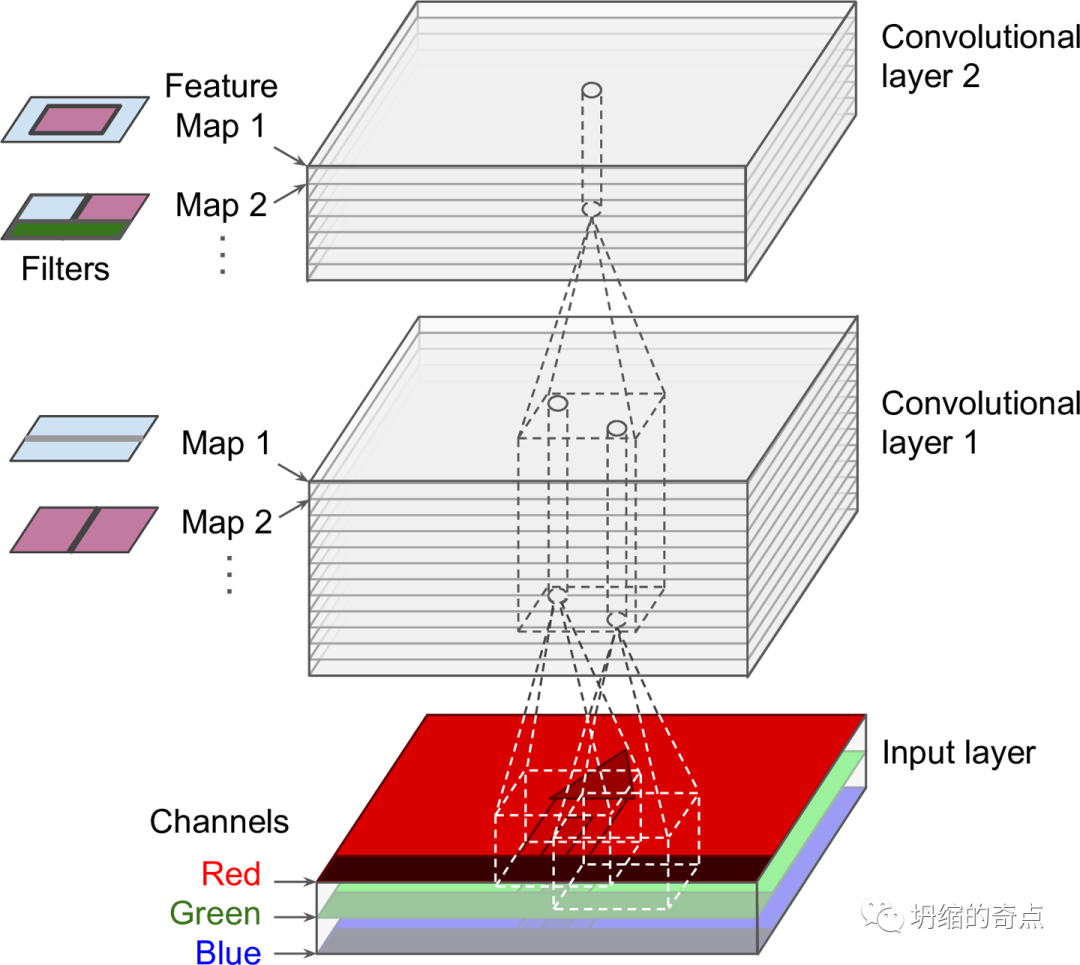

该图显示了一层的情况，将滤波器大小的矩阵卷入一个点，并且该操作不仅适用于一个层，而且适用于整个纵向体积中的所有层。这

Alt文字

在底部是我们图片的RGB分层。将其用过滤器乘以后，将其卷入到一个点。然后，Map1，Map2，在向上...原因是每层具有不同的过滤器计算，因此这里有很多过滤器，然后计算分别产生了这样的覆盖层。

执行下一个操作时也是如此。这些地图的垂直通过仍将通过过滤器操作卷入一个点。

让我们根据上面的简单图形进行演示：

def conv(image, filter):
    h = filter.shape[0]
    w = filter.shape[1]

    for i in range(image.shape[0]):
        for j in range(image.shape[1]):
            window = image[i: i+h, j: j+w]
            print(window)
filter = np.array([
    [1, 0, -1],
    [1, 0, -1],
    [1, 0, -1]
])

conv(image, filter)

---
[[10 10 10]
 [10 10 10]
 [10 10 10]]
...
[[-3]
 [-3]
 [-3]]
...
[[10 -3 -3]]
[[-3 -3 -3]]
[[-3 -3]]
[[-3]]

输入图片的数据，获取过滤器的高度和宽度，然后让过滤器从顶部到底部从沿图片向左向右移动。

我们可以看到，当我们跑到中间时，将出现一系列[[-3]，[-3]，[-3]]。因为我会一直在边缘上运行，如果您想进行卷积，那么大小必须始终与过滤器相同，因此我们需要在此处减去过滤器。只是不要运行以下内容。

...
    for i in range(image.shape[0] - h+1):
        for j in range(image.shape[1] - w+1):
            ...

就是这样。

每当我们实际上从从上到下从左到右逐一切出窗户。

当我们乘以窗口并过滤然后添加它们时，我们可以得到什么结果？

for i ...:
    for j ...
        ...
        result = np.sum(filter * window)
        print(result)

---
0
39
...
39
0

这是计算卷积的结果。

然后，我们可以将其更改为矩阵表单，然后将其打印出来以查看它是什么：

def conv(image, filter):
    r_height = image.shape[0] - h+1
    r_width = image.shape[1] - w+1
    result = np.zeros(shape=(r_height, r_width))
    for i ...:
        for j ...:
            result[i][j] = np.sum(filter * window)
    return result

result = conv(image, filter)
plt.imshow(result)
plt.show()
---
array([[ 0., 39., 39.,  0.],
       [ 0., 39., 39.,  0.],
       [ 0., 39., 39.,  0.],
       [ 0., 39., 39.,  0.]])

Alt文字

之所以成为这样的原因是因为原始图像中有一个边缘，现在此图像显示了图像的边缘突出显示。

这样的图像可能不是很容易理解的。我将用我的头像进行此示例：

Alt文字

myself = Image.open('./assets/chaheng.jpg').convert('L')
...
plt.imshow(result, cmap='gray')

更明显的是，我将图像更改为灰度。

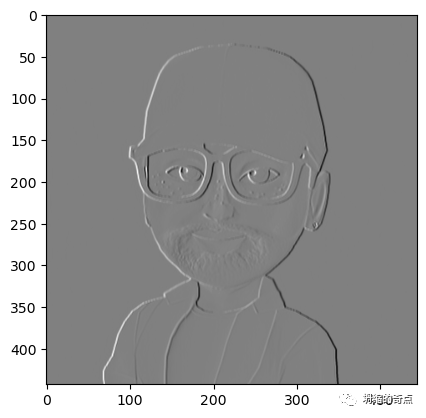

Alt文字

我们可以在卷积后看到效果，并且显然显示边缘。但是我们还注意到垂直边缘很明显，但是水平边缘尚不清楚。让我们沿水平方向执行卷积。我们首先需要添加一种处理多个过滤器的方法，将原始Cons方法更改为Single_conv，这意味着处理一个：

def single_conv(...):
    ...

def conv(image, filters):
    results = [single_conv(image, f) for f in filters]
    return results

然后，我们的呼叫需要更改传递的参数：

results = conv(image, [h_filter, w_filter])

由于我们要通过两个过滤器，因此我们需要定义另一个水平过滤器并将其传递在一起：

# 原来的filter
h_filter = np.array([...])

# 新定义的横向filter
w_filter = np.array([
    [1, 1, 1],
    [0, 0, 0],
    [-1, -1, -1]
])

接下来，我们打印出原始图像，垂直卷积结果和水平卷积结果：

plt.subplot(1, 3, 1)
plt.imshow(image)
plt.subplot(1, 3, 2)
plt.imshow(results[0])
plt.subplot(1, 3, 3)
plt.imshow(results[1])

plt.show()

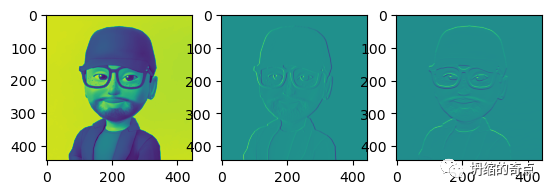

Alt文字

原始图像变成这种颜色的原因是开元棋官方正版下载，当我在pil中阅读图像时，我将其变成了灰度。我们可以看到边缘上的第二和第三张图片之间的明显区别。一个就像从左边传来的灯，另一个就像从顶部传来的灯。

中间和右侧实际上提高了边缘。由于卷积内核不同，中间的图显然是用更准确的垂直边缘提取的，右侧的图形用更准确的水平方向提取。

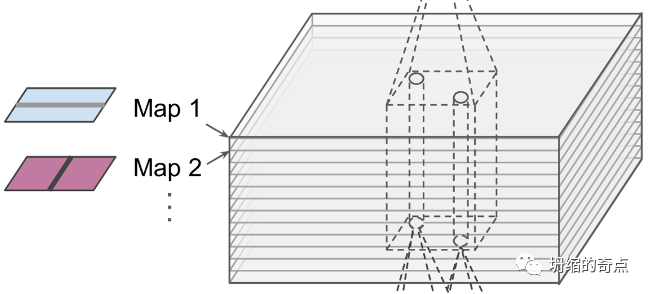

这就是为什么我们在以前看到的图片中看到了这么多地图的原因：

Alt文字

它的每一层都是从其他过滤器中提取的。如此多的过滤器的原因是，从每个过滤器中提取的特性不同。

让我们看一下我们刚刚定义的方法：

def single(image, filter):
    ...

输入卷积输入输入通道时，我们调用图像参数。目前，如果我们的图像为RGB，则是三维，则输入通道等于3。

过滤器的数量称为输出通道。原因是过滤器尽可能多，我们的结果将尽可能厚。例如，如果我们有4个过滤器，则输出结果有四层。然后，您可以继续使用过滤器来卷积结果，并且本回合中的输入通道一次等于输出通道一次，即4。

这是卷积的原则。

好的，这就是这堂课的全部。在下一堂课中，让我们继续学习卷积，看看如何将其应用于神经网络。
