超声波传感器的种类原理与设计应用

超声波感应装置借助超声波探测目标物的具体位置、距离以及运动快慢。它运作的机制是发出频率很高的声波，一般要达到每秒两万赫兹以上，接着再捕获被物体反射回来的声波。通过分析声波传播所花费的时间差异或者频率发生的变化，能够推算出目标物的远近、所在方位和行进速度。

超声波传感器的用途非常广泛，经常用于探测距离，它能准确计算目标与设备之间的间隔，在自动化控制、距离测量工具和物体定位等方面应用普遍。不仅如此，这类传感器还能识别前方是否存在障碍物，必要时会启动相应机制，常见于机器人防撞、自动门禁和监控系统。

超声波设备还能用来测定速率，借助多普勒原理，这类设备可以计算物体行进快慢，所以适合用在道路管理、活动识别等领域。超声波装置还适合测量液体高度，能够探知液体所处的位置，常用于水库、储水容器以及化工容器里的液面监控。

超声波感应器的用途非常普遍，在生产线上，它能用来确定物件的位置和距离，保证生产活动的准确性和安全性，在汽车辅助驾驶方面，它可用于倒车辅助装置、旁侧监测以及自动停车功能，协助司机避开障碍物。

超声波感应器是家庭自动化设备中常见的物件，能够用在自动门禁、智能垃圾箱以及防盗装置上，为家庭生活带来便利和保障。在医疗领域，它同样适用于超声波探测设备和诊疗工具，实现无创性的检测功能。

超声波感应器在消费电子领域也能发挥作用，例如在智能手机和游戏设备上，它可以用来实现手势操控，从而让人与设备的互动更加多样化。此外，这种感应器还可以用于环境监测方面，比如测量水位高低、感知风的速度和方向等，为环境监测系统提供即时数据。

超声波感应设备能够进行无接触式测量,测量结果准确度高,反应速度迅速,所以它被众多行业普遍采用。

超声波传感器的种类与运作原理

超声波传感器的归类方法多种多样，按照探测方法不同，可分为能同时发送和接收的，单独发送和接收的，具有两种稳定状态的，以及基于多普勒效应的等类型传感器；根据构造特点不同，可分为防水的，工作频率高的，以及开放式的；按照制造材料不同，可分为利用压电效应的，以及利用磁致伸缩效应的；按照工作环境不同，可分为在气体中使用的，以及在液体中使用的超声波传感器。

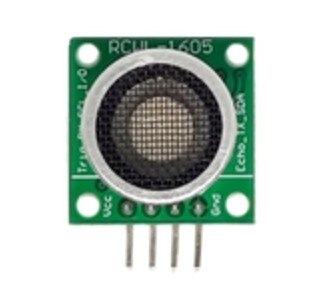

一体型超声波传感器

1.一体型超声波传感器

这种传感器能够发出超声波，也能探测到反射回来的波，可以测量距离或发现物体，结构通常很紧凑，常用于相关应用场景。

超声波传感器的内部发射部分会将电能转变成为频率较高的声波，其振动频率一般要超过两千赫兹，然后向周围空间发出。这些声波在空气中传送时，会保持一个特定的行进速率，大约每秒钟可以跑过340米远，当它们碰到障碍物时会立刻折返。传感器的另一端接收部分能够探测到这些反射回来的声波，随后又将它们变回原始的电流形式。依据超声波发出至返回所需时间，能够推算出目标与感应装置的间隔，此技术称作「飞行时间」（Time of Flight, TOF），利用距离推算公式，可以准确量度目标的远近。

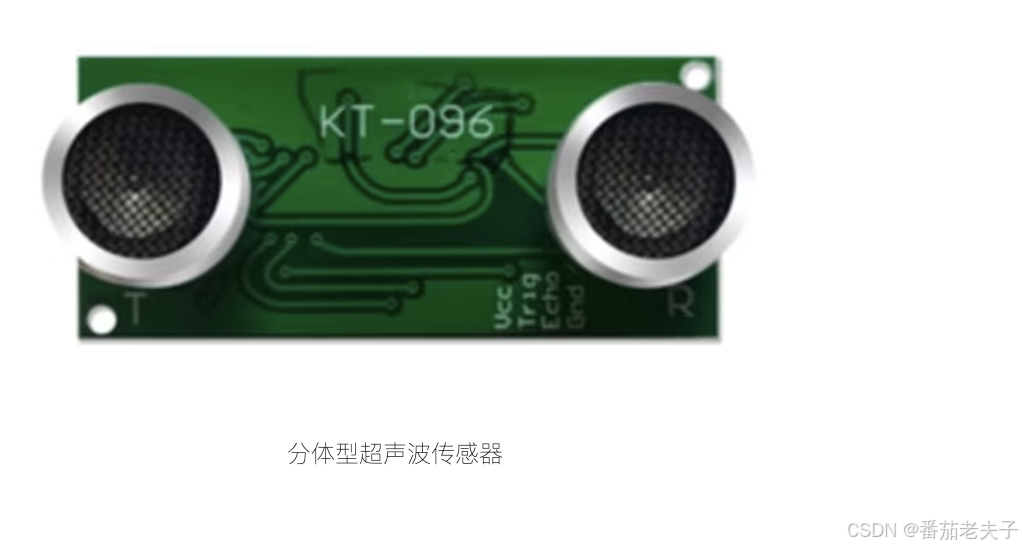

2.分体型超声波传感器

分体型超声波传感器，发射单元和接收单元各自独立，工作原理和一体式类似，但存在差异，一体式超声波传感器的发射和接收部件合并在一个元件里，构造紧密，安装简易。分体型超声波传感器的发射部分和接收部分是各自独立的，一般需要分开进行安装，不过这种方式能够带来更远的探测距离和更优良的感受能力。

分离式发射接收结构能够降低杂波影响，增强检测精度，尽管造价略高，却能获得更优性能和更宽适用区间。整体式超声波装置适配近距离和空间狭小场景，而分解式超声波装置则满足超远距离探测和对响应度要求苛刻的作业环境。

3.双稳态超声波传感器

双稳态超声波传感器，其发射与接收部件分别处在两个位置，但这两个部件相对于待测目标的角度是固定不变的，这种传感器多应用于要求测量结果精确且测量范围较广的场合。

双稳态超声波传感器的运作方式跟分体型超声波传感器差不多，它的发射和接收单元之间的距离和角度必须仔细校准，这样才能获得最准确的测量结果。双稳态超声波传感器的价格一般比较贵，不过它能够提供更好的性能和更高的精确度。

4.多普勒超声波传感器

多普勒超声波装置借助多普勒原理，用以检测目标的速度与动向。多普勒原理揭示，当信号发射端与接收端存在相对位移时，波的振动次数会随之变动。

多普勒超声波传感器的发射端会发出超声波束，其频率通常介于20千赫兹和10兆赫兹之间。当超声波遇到运动的物体时，会产生回波。依据多普勒原理，回波频率会随物体运动趋向和速率而变动，若物体朝向传感器移动，回波频率会提升。而物体若背向传感器离去，回波频率则会下降。接收器探测到反射的波，随后将其转变为电信号。传感器对收到的信号进行解析，测量反射波频率的变动。依据反射波频率的变动幅度（多普勒频移效应）开yun体育官网入口登录app，能够推算出物体的移动速率。

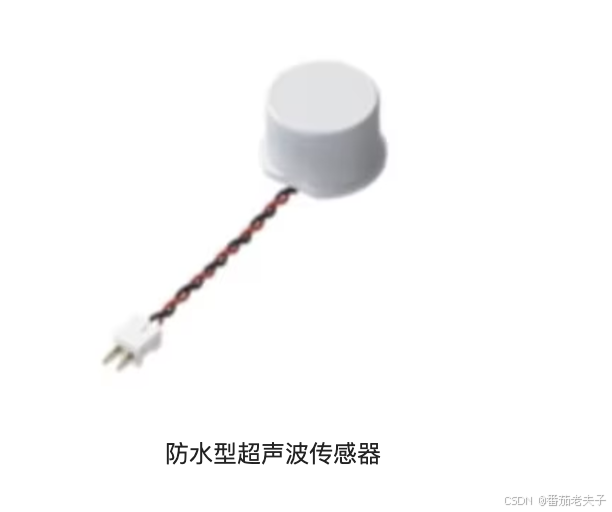

5.防水型超声波传感器

这种防水超声波传感器专为高湿度或浸水工况而制，具备抵御水渍与液体腐蚀的性能。它广泛应用于工业制造、交通运输、海洋探测及民用电子产品。其工作机理与传统超声波传感器基本一致，不过发射部件、接收部件和压电元件等核心组件均被严密封装，以此隔绝水分及其他液体的影响。

防水型超声波设备一般配有封闭的外壳，该外壳由塑料、金属或其他耐用的材质制成。此类传感器可以在湿润或水下的环境中稳定工作，能够实现精确的距离和位置检测，并且适用于多种场合和用途。然而开元棋官方正版下载，防水型超声波传感器的价格比一般超声波传感器要贵，在水里测量时，超声波的行进速度和减弱情况跟在空气中不一样，也许会波及测量距离和准确度。

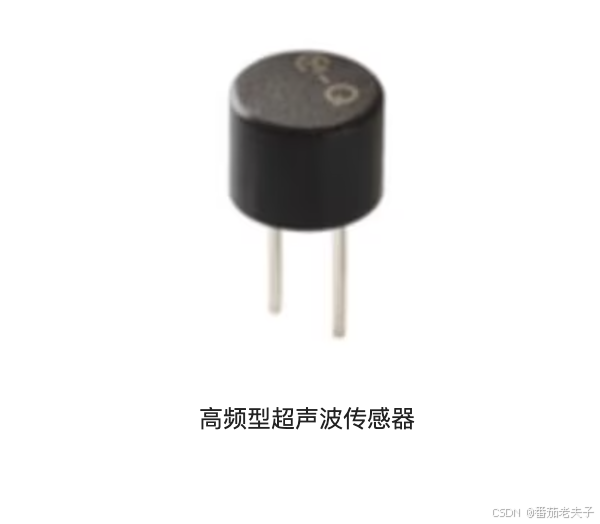

6.高频型超声波传感器

高频超声波感应器借助频率通常介于1兆赫兹到10兆赫兹之间的高频超声波，达成更精密、更清晰的探测效果。高频超声波感应器的激发部件会发出高频超声波的脉冲信号，这些信号能够在不同介质中行进。激发部件一般由压电晶体组成，这些晶体在电压驱动下会形成机械震荡，进而发出超声波。

高频超声波的波长比普通超声波短，所以它的空间分辨能力更强，可以做到更准确的测量和成像，不过它的能量损失得更快，导致探测范围一般不大，因此主要用于需要短距离和精确度的场合，像高频超声波的感应器以及配套装置的价格通常很贵，一般用在那些对精度要求高、价值也高的领域。

7.开放型超声波传感器

开放式超声波感应器是不必装在防护装置里的超声波感应器，一般直接接触外界环境，这种构造能够降低超声波传输的损耗，增强测量准度，因而获得更佳的敏感度与更迅的反馈速度，适用于对敏感度和反馈速度要求高的场合，这类感应器多用于近场探测和远程测量。

开放型超声波传感器缺少保护外壳，因而能获得更优的探测敏锐度，构造方式简便，对周围环境状态的转变反应迅速。同封闭式传感器比较，这类传感器的生产费用更少。然而，因为缺少外壳防护，开放型超声波传感器更容易受到尘埃、潮气及其他环境因素的干扰。直接接触外界的部件更容易遭遇磨损和破坏，从而使其工作期限降低。

8.压电式超声波传感器

压电式超声波传感器借助压电效应，能够发出并探测超声波，这种传感器具有很高的敏感度，同时运行稳定，因此在工业制造、医疗诊断以及日常电子设备中得到了普遍应用。压电式超声波传感器借助压电效应工作，压电材质例如压电陶瓷和压晶体管，在承受机械作用力时会形成电荷，这就是正压电效应的表现。反过来，当对压电材质施加电场，它会显现出物理形态的改变，这就是逆压电效应的体现。发射装置的核心部件是压电材质，一旦施加电压，该材质便会开始震动，从而发出超声波信号。超声波的频率由压电材料的共振特性决定，一般范围是从20千赫到10兆赫。接收装置同样采用压电材料，一旦感应到反射回来的超声波，该材料就会因发生振动而形成电荷。

压电材料非常敏锐，可以精确捕捉微弱的超声波波动，压电材料相当结实，所以拥有长久的使用时间和很高的稳定度，压电材料反应迅速，能够即时提供测量数值，然而，压电材料容易受到温度和受力情况改变的影响，可能会降低测量准确度，优质的压电材料以及配套的电子设备可能会提升费用。

9.磁致伸缩式超声波传感器

磁致伸缩型超声波感应器借助磁致伸缩原理，实现超声波的发出与捕获。此类感应器在工业探查、医疗诊断等领域具备关键作用。磁致伸缩原理涉及特定材质在磁场影响下，其物理尺寸会发生改变的现象。这类材料称作磁致伸缩材料，比如部分合金和铁磁材料。它们被置于传感器内部，一旦施加电流或磁场，就会随磁场强弱而改变自身大小（发生伸缩）。这种尺寸变化能够引发机械振动，进而生成超声波脉冲。接收装置会探测到回传的超声波，磁致伸缩件会再次承受物理震荡，这种震荡会在物件内部引发电压波动，进而转变为电信号。

磁致伸缩材料对磁通量波动反应敏锐，可发出和接收精密的超声波脉冲，它受热量波动和物理压力的影响不大，因而能持续稳定运作，常用于高频超声波场景，有助于提升探测的清晰度和准确性。但是，这种材料以及配套装置的价格往往偏高，并且运行时必须依赖持续的磁场环境，容易受到外界磁力干扰。

10.气体中的超声波传感器

气体用超声波传感器的运作方式和应用范畴，跟液体或固体中的超声波传感器并不相同。超声波传感器会发出超声波脉冲，这些脉冲在气体中传播，属于最常见的超声波传感器类型。气体里的声速，会受到气体密度、温度和压力等条件的影响。气体密度和声速受温度和压力影响，所以传感器常配备温度与压力修正功能，以此提升测量精准度。部分传感器内置气体感应器，能即时检测环境状况，再依此状况调整超声波信号的处理方式。

超声波感应设备无需接触即可探测气体介质内的目标物，它适用于在高温或有风险的场合测量气体，同时能即时输出测量值，有利于迅速应对和修正，还能在各种气体条件下工作，涵盖密度、温度、压力等参数各异的气体状况。然而，测量数据会受到气体密度、温度和压力的波动干扰，因此必须实施补偿措施和校准操作。在稀疏介质里，高频声波传输时容易能量损失显著，进而限制探测距离和准确度。

11.液体中的超声波传感器

超声波检测设备通过声波探测液体特性，可检测液面高度、液体流动速率以及液体成分比例。该设备配备的声波发射装置会发出声波脉冲，这些脉冲在液体介质中行进。液体的密度状况和声波传播速率会干扰信号传输，当声波遇到液体内部的不同层面（例如液面位置、存在气泡、悬浮固体等）或者液体与容器边界的接触面时开元ky888棋牌官网版，会产生回波信号。液体的温度和密度会改变超声波的传播速率，所以传感器一般带有温度修正功能，会依据当前环境状况调整超声波信号的处理方式。传感器在构造时可能要考虑液体里气泡和固体碎屑对信号的作用，通过挑选恰当的频率和构造来提升测量结果的精确度。

超声波感应装置在液体中无需接触即可检测液体的多少和流动速度，能够适应高温、高压以及有腐蚀性的场合，能够即时提供液体的多少和流动速度的数值，方便即时进行调节和操控，并且能够给出非常准确的测量数据，适用于要求精确控制和监视的用途。然而，如果液体里既有气泡又有固体颗粒，超声波信号就容易被干扰，从而降低测量精度；液体的温度和密度发生改变，也会导致超声波传播速度的变化，因此必须进行修正。
