形象理解深度学习中八大类型卷积

点击上方“小白学视觉”，选择加"星标"或“置顶”

重磅干货，第一时间送达

卷积在神经网络和深度学习领域具有显著作用，它是一种核心机制，能够对输入数据进行有效处理，通过模拟人类视觉系统等方式，提取图像中的关键信息，增强特征表示能力，进而提升模型的整体性能，在众多应用场景中发挥着不可或缺的作用。

在人脸识别任务里，最初的几个卷积层级负责识别输入图像里重要位置点的存在，随后的卷积层级负责学习轮廓和形态，最末尾的卷积层级负责识别人脸特征。在这个案例中，首先把原始输入空间转化为低维空间，用来表示点或像素信息，接着把该空间再转化为包含边和形状的另一个空间，最后将空间降维至专门用于对图像中的人脸进行分类。卷积操作能够应用于任意维度的数据。

八大卷积类型

下面就来介绍在学习过程中经常用到的几种卷积网络构造，尽量配上图像说明，并且大量采用动态图像演示；悄悄告诉你，这是面试时必须掌握的知识点，我们接着往下看，大概需要五分钟时间。

一维卷积

最基础的一种卷积形式是一维卷积，这种卷积方法常用于处理序列类型的数据集，不过它同样适用于其他场景。通过这种卷积方式，可以从输入序列中提取出局部的一维子序列，并且能够在卷积窗口区域识别出局部存在的模式。图示部分详细说明了将一维卷积滤波器作用于序列的过程，目的是为了生成新的特征。在自然语言处理领域中，一维卷积也有不少常见的应用，在该领域中，每一个句子都被转换成由多个单词构成的序列形式。

二维卷积

在图像数据集中，CNN结构主要运用二维卷积滤波器，这种滤波器沿着x轴和y轴两个维度移动，从图像信息里提取出低阶特征，其运算结果会形成一个二维矩阵结构。

1、单通道卷积

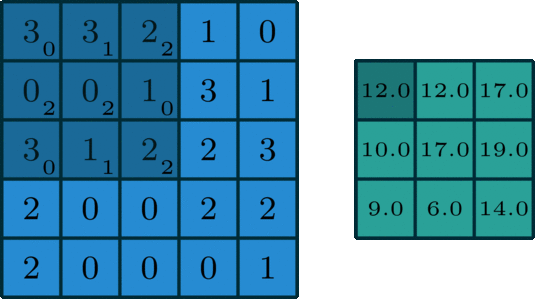

深度学习里，卷积运算涉及先逐项相乘再求和。针对单通道图像，卷积过程可这样理解。当前所用的滤波器是一个3x3的矩阵，其值已给定。该滤波器在输入数据上移动。每当它停在一个点上，就会执行乘法与加法操作。每个移动点会得到一个结果。所有这些结果组合起来，就形成了一个3x3的矩阵作为最终输出。

2、多通道卷积

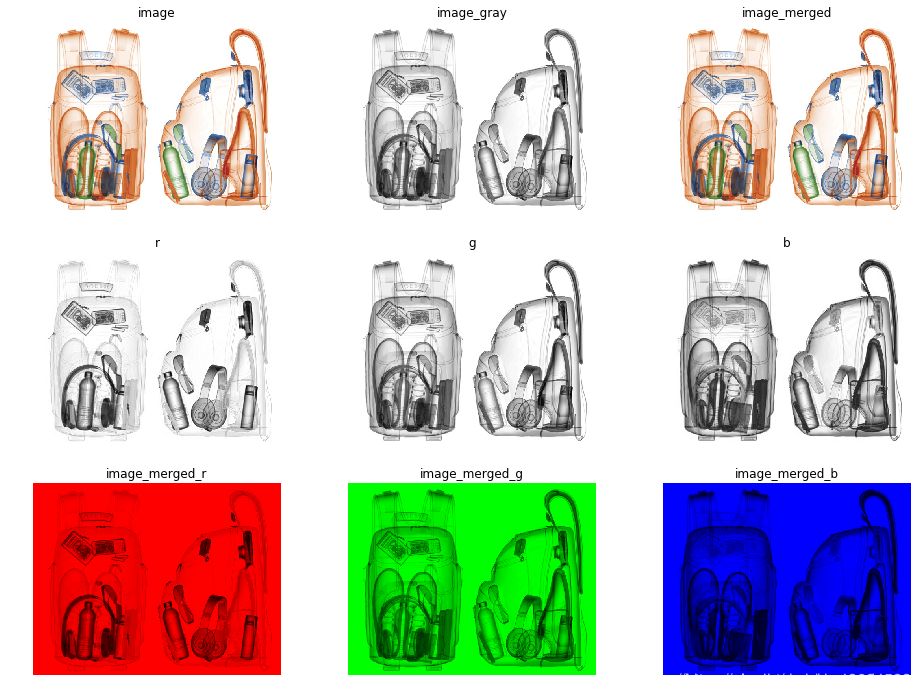

我们日常接触的诸多软件里，经常需要应对含有多个子通道的视觉材料，像RGB色彩模型就是其中常见的范例，该范例里的每一个色彩通道，都着重突显了原始画面某个特定的视觉属性，它们分别从不同维度描绘了图像的细节特征。

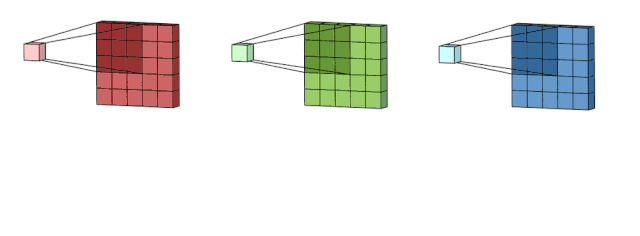

这个图示能够让人更明白地看到多通道卷积的运作方式,输入层呈现为一个5 x 5 x 3的矩阵,其中包含三个不同的通道。而所用的滤波器则是一个3 x 3 x 3的矩阵。在操作开始时,每个滤波器中的独立内核都要依次作用于输入层的三个通道,然后将结果进行累加。这一过程需要重复三次,最终会得到三个尺寸为3×3的新通道。

多通道二维卷积的起始步骤，是各个滤波器中的单个核心，依次作用在输入层的三个不同通道上。

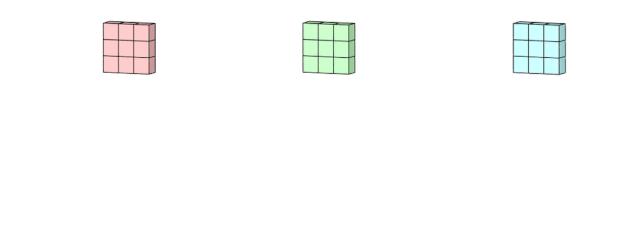

多通道二维卷积的下一环节，是将这三个通道合并成一个，通过逐项相加的方式，从而得到单一通道的结果。

三维卷积

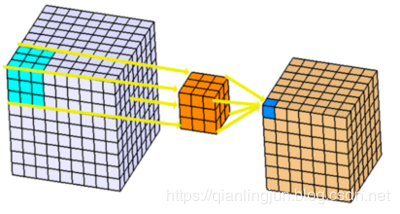

三维卷积通过在数据集上使用三维滤波器来提取特征,滤波器沿x、y、z三个维度移动,从而获得基础的特性表达。这种卷积的输出结果构成一个立体结构,可能是立方体或长方体形状。它在视频分析、医学影像处理等场景中具备实用意义。此外,这种卷积方法并不局限于三维领域,也能处理二维图像输入,例如对照片进行分析。

空洞卷积（dilated convolution）

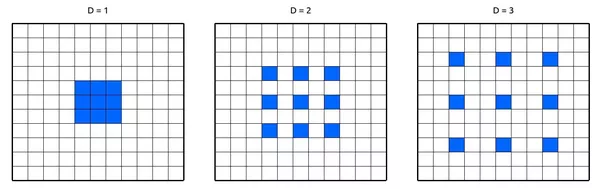

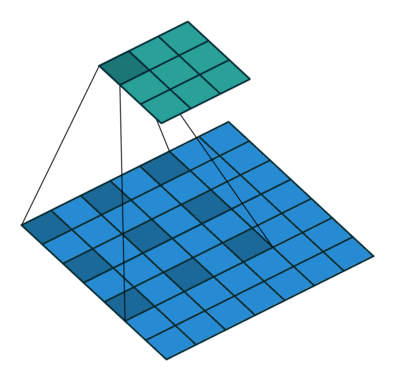

空洞卷积通过衡量核内部数值的间隔来界定其结构，这种卷积方式因间隔的存在而扩大了核的覆盖范围，举例来说，一个3乘3的核，若膨胀系数为2，其观察区域便等同于一个5乘5的核，虽然计算复杂度维持不变，但此方法能生成不同的特征，即在不增加额外开销的情况下，实现更宽广的感受野。

转置卷积（解卷积、反卷积）

在诸多软件与网络系统设计中，我们时常需要执行与常规卷积逆向的操作，也就是进行上采样处理，此类操作常见于将低维信息投射至高维领域，比如用于生成高清图像或通过自动编码器、语义分割等手段实现特征映射。

惯常的做法是借助插值方法或者人工设定法则来完成上采样操作，不过，采用神经网络这类先进结构开元ky888棋牌官网版，能够使网络自主掌握恰当的转换过程，无需人工介入。

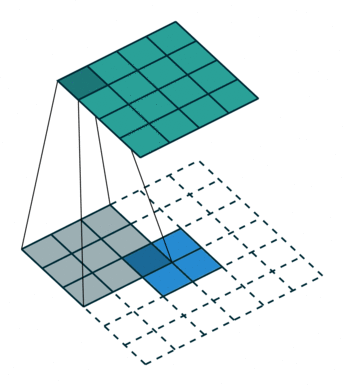

针对图示案例，我们运用3 x 3核在2 x 2数据上实施转置卷积，以1 x 1单位间距填充2 x 2边界，最终上采样结果呈现为4 x 4尺寸。

深度可分离卷积

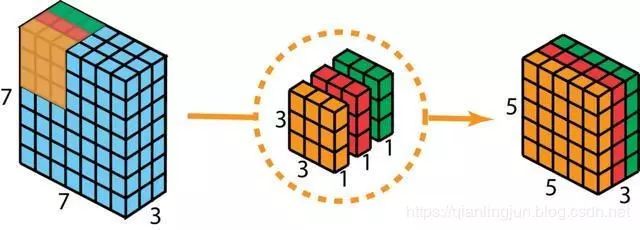

我们起初对输入层实施深度卷积处理。不同于常规的2D卷积，这里不采用一个3 x 3 x 3的滤波器，而是选用三个独立的内核。每个内核的规格为3 x 3 x 1。这三个内核各自只与输入层的单个通道执行卷积运算，注意，并非同时作用于所有通道。

每一个这样的卷积能够生成一个5×5×1的图像，接着把这些图像叠放在一起，就可以构成一个5×5×3的图像，此时输出的大小为5 x 5 x 3，虽然空间维度缩小了，但深度保持不变。

深度可分卷积的初始阶段，采用三个独立的卷积核，而非运用一个3 x 3 x 3的单一滤波器执行二维卷积，每个卷积核的规格为3 x 3 x 1。这些卷积核各自仅与输入层的单个通道实施卷积运算，注意这里仅涉及一个通道，并非全部通道参与。通过这样的卷积操作，会生成一个5×5×1的图像。接下来，将这些生成的图像进行叠加组合，最终形成5×5×3的图像结构。在此之后，我们的输出尺寸为5 x 5 x 3。

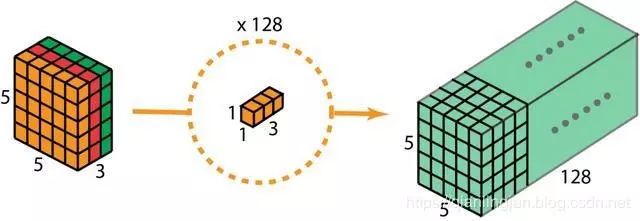

深度可分离卷积的后续步骤中，为了增加深度，我们运用了1x1卷积，其卷积核尺寸为1x1x3。将5 x 5 x 3的输入图像与每一个1 x 1 x 3的卷积核进行匹配，能够得到大小为5 x 5 x 1的映射结果。

因此，完成128次1x1卷积运算，就能得到一个体积为5 x 5 x 128的层结构。

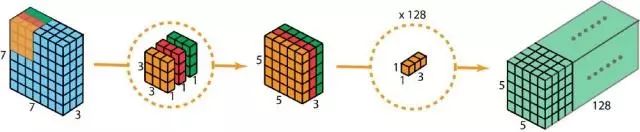

运用这两个环节，深度可分离卷积能够将初始特征图（7 x 7 x 3）转变为最终特征图（5 x 5 x 128）。深度可分离卷积的完整操作流程，在附图中有详细展示。

深度可分离卷积有什么好处呢？那就是高效性，跟二维卷积相比，深度可分离卷积所耗费的计算量更小。

我们来看看二维卷积算例的运算开销。涉及128个三行三列三深度的核，每个核要移动五行五列。总共需要进行128乘以3乘以3乘以3乘以5乘以5次乘法。这个数量是八万六千四百。

可分离卷积效果如何？在首个深度卷积环节，涉及三个3x3x1的滤波器，每次在空间上滑动5x5个位置。这对应着3x3x3x1x5x5=675次乘法运算。进入1x1卷积阶段，使用128个1x1x3的滤波器，同样以5x5的步幅进行移动。这一步骤总共需要128x1x1x3x5x5=9600次乘法计算。

因此，从整体上看，深度可分离卷积总共需要进行675次乘法，再加上9600次乘法，合计为10,275次乘法运算。这一数字仅相当于二维卷积运算所需次数的大约百分之十二。

1 x 1卷积

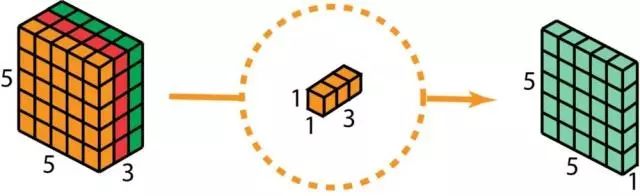

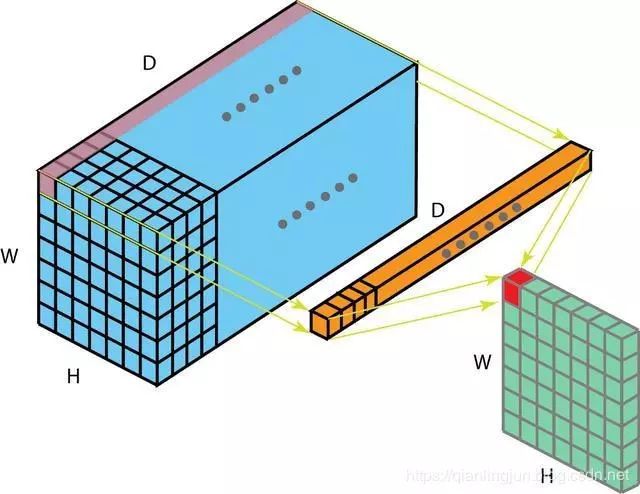

一个数字会与输入层里每一个数字逐一相乘，这是1 x 1卷积的基本操作。当输入层包含多个通道时，这种卷积方式会产生特别的效果。下图展示了1 x 1卷积如何处理高维度的输入数据，其尺寸为H x W x D。对1 x 1 x D的滤波器执行卷积操作后，输出结果的通道数量变为H x W x 1。若重复应用N次这样的1 x 1卷积，并将所有结果合并，最终生成的输出层维度将是H x W x N。

最开始，在某个网络文件里提出了1 x 1的卷积方法，接着在Google Inception模型中，这种卷积得到了非常广泛的运用，其突出的好处在于：能够有效降低数据维度，从而提升计算效率，并且可以形成高效的低维特征表示开yun体育app入口登录，此外，在特征池化操作完成之后，还可以再次引入非线性处理步骤。

图中可见前两点优势，经过1 x 1卷积，尺寸大幅降低，假如初始输入有200个通道，1 x 1卷积便将这些通道（功能）合并为单一通道，第三点是1 x 1卷积后，能够加入ReLU等非线性激励，非线性使网络能掌握更复杂的功能。

分组卷积

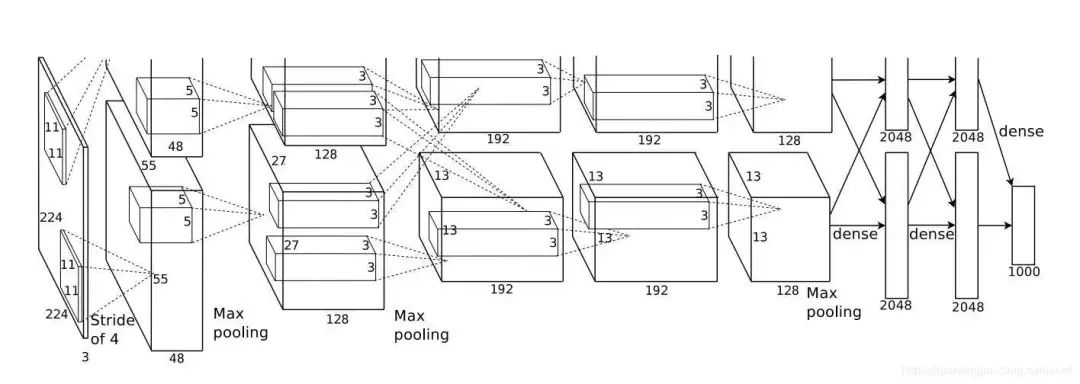

二零一二年，AlexNet论文提出了分组卷积的概念。采用这种方法的关键目的在于，使得网络训练能够借助两台内存有限的GPU完成，每台GPU的容量为1.5GB。接下来的AlexNet设计，在多数层级中都包含了两个各自独立的卷积通道。该网络通过在两个GPU之间分配模型，实现了并行处理（当然，若配备更多GPU，也能够执行多GPU并行化）。

我们说明分组卷积的运作方式。首先，常规的二维卷积按以下顺序进行。在此案例中，借助128个尺寸为3 x 3 x 3的滤波器，把规格为（7 x 7 x 3）的输入层处理成规格为（5 x 5 x 128）的输出层。

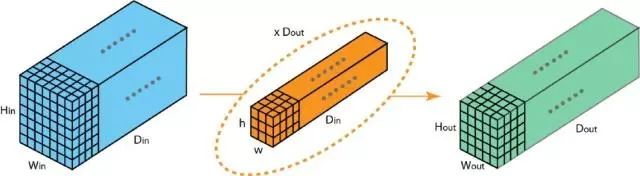

在通常情况下，借助Dout内核，其规格为 h x w x Din开元ky888棋牌官方版，能够将规格为 Hin x Win x Din 的输入层，转变成规格为 Hout x Wout x Dout 的输出层。

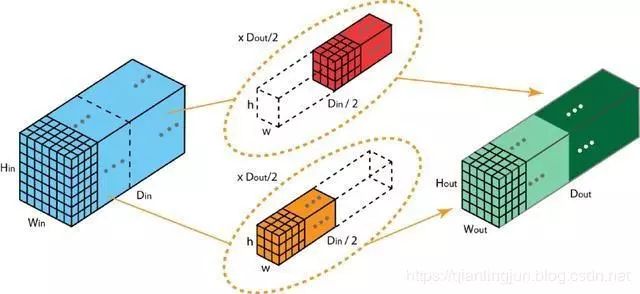

在分组卷积处理里，过滤器被划分成多个部分。每个部分执行特定层数的二维卷积运算，具体方式如图所示。

这种分组卷积涉及两个滤波器组，每个组里的滤波器深度仅是标准二维卷积深度的一半，具体为Din/2。每个组都由Dout/2个滤波器构成。

第一个滤波器组（红色）和输入层的前半部分进行运算，第二个滤波器组（蓝色）则和输入层的后半部分进行运算。这样一来，每个滤波器组都能生成Dout / 2个通道。两个滤波器组合在一起，总共形成了Dout个通道。最后，我们把这些Dout个通道全部叠加到输出层上。
