pg下载赏金下载 深入洞察DSP：卷积在各领域的10个应用
1. 图像处理
图像处理于空间域中是这么一个研究领域，视觉极为丰富多彩，它与像素操作技术相牵扯，乃是针对图像做执行各项各异的操作举动，把图像只是单纯当作二维的数组去对待，的确没毛病啊。
通常情况下，所有这些借助矩阵的运算，皆会在较大的矩阵（此矩阵用于表示完整图像）以及较小的矩阵（称作 2D 内核）之间予以执行。内核的大小以及与之相关的值，决定了其针对所考量图像所产生的影响。
举例来说，假定我们存有一个矩阵，接着把这个矩阵跟图像做卷积，就如同图1(a)呈现的那样；最终的结果在图1(b)里有所展示。我们能够发觉，卷积这一操作致使了图片里普遍存在的边缘被确定下来。然而，所得到的结果并不齐全，原因在于我们尚未拥有完整的边集 。
我们期望获取剩余的边集，为此得再度开展卷积运算。然而此次我们所采用的内核会是，而非 。
0 1; -1 0
。由此产生的边缘如图 1(c) 所示。
图1，(a)是原始的那个图像，(b)是呈现于图像里的组边缘，(c)是图像当中的第二组边缘，(d)是原始图像自身的边缘。
紧接着，我们要将上述那两个操作所产生的结果进行集合，以此来获取图像当中所蕴含的每一条边缘（图1(d)）。被提及到的这一对内核被称作Roberts内核，针对原始图像开展的整个操作被叫做Roberts边缘检测；。

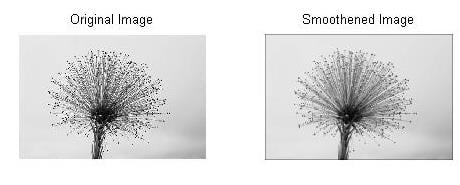

从另外一个方面来讲，要是内核的尺寸是 3×3，并且每个元素的数值为 1/9，那么它跟图像进行卷积之后，会让图像变得平滑起来，就如同图 2 所展示的那样。换而言之，生成的图像是处在与原作的比较之中。这样的操作被称作平滑，而这个内核被叫做平滑器。
图 2.平滑操作。
在这两个例子当中，我们都目睹了一个相同的因素，那就是“卷积”哦。除开这些样品之外，卷积存在着更多的对图像处理的运用，并且被视作对于图像处理的操作是非常关键的。。
2. 使用系统的脉冲响应合成新的可定制模式
考虑这样一个系统，该系统中有脉冲响应，此脉冲响应是单位脉冲输入时系统的输出，并且此脉冲响应如图 3(a) 所示。现在，进行假设，假设我们期望该模式会在 t = 25 时刻出现。
要达成这一点呢，我们所需的，是一个于t=25之时有着脉冲的输入信号呐，系统输入的地方存在着脉冲，就是像图3(b)里所显示的那个“个脉冲”，这会致使出现系统于该特定时刻的脉冲响应，恰似图3(c)中的“脉冲响应”所呈现的那般。
要是我们期望脉冲响应在进行 1.8 倍的缩放之后，于t = 175 这个时刻出现，那么我们就得在输入这边，把脉冲放大到t = 175 时的同样那个量。
再者，假定咱们要在时间等于二百七十五的时候使之反转，那么于此个同时需有一个反转着的脉冲，由相应波形分别透过图三当中（b）与图三之中（c）二者的第二组脉冲以及相关应得到的结果所呈现显示标识。
图 3.使用系统的脉冲响应定制所需的模式
理由相同，我们能够猜测，若想得到间隔为t = ' a ' 单位的系统响应序列，那么，仅通过脉冲序列激励系统就能获得此事，且该脉冲序列的间距同为“ a ”时间单位 。
然而，务必要留意脉冲间距，要想如实地进行复制，那就一定要保证样本之间存有充足的间距，不然的话便会出现失真的情况。
假想一下，要是系统的脉冲响应横跨“ s ”个时间单位的时长，那么输入信号之中样本彼此间的间隔就得比“ s ”个时间单位大或者等于“ s ”个时间单位。凡是比这个值低的任何数目都会致使样本出现重叠，进而对输出造成影响。这能够在图 3(c) 的那部分（也就是第三组）里被观察到，此部分呈现出当脉冲序列（在图 3(b) 呈现为第三组脉冲）以 30 倍的间隔距离时输出出现失真的情况。是瞬间的，而脉冲响应（在图 3(a)里面）自身横跨大概 75 个时间单位。
该图显示，我们能够借助使用卷积去合成定制化的输出样式，只要其仅仅需要重复系统照缩放或者非缩放这种形式的回应。
3. 信号过滤

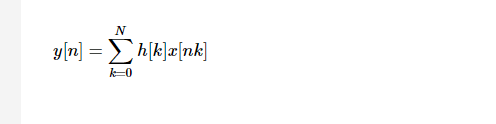

让我们看看数字域 FIR（有限脉冲响应）滤波器的方程：
其中，y是一个输出，那个x输入信号要通过滤波器，滤波器的系数是h，经过这样的过程才获得了y 。
在此处，求和所涵盖的范围是从0开始直至N，缘由在于我们的h信号从本质上来说是具备有限性的，。
然而pg下载麻将胡了A.旗舰厅进体育.cc，要留意，就算我们把限制改成超出这个范围，过滤器也都不会受到影响。我们来假设，求从k等于负二到N加五（而非从零到N）的总和。即便是这样，我们的产出依旧会保持不变。这是由于，当k处于负二到零以及N到N加五这个区间时，h的值会是零，这也就意味着总和同样会是零。

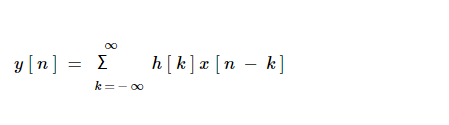

就这一点进行概括，我们能够且甚至可以，把 FIR 滤波器的方程写出来，仅仅是为了方便起见，是这样的 。
细瞧，你认为这是不是特别眼熟pg下载官方认证，您说不定会 把它当作数字卷积方程 （像部分里所讲的那样）。
这所表达的究竟是什么含义呢？滤波跟卷积二者是否是一样的呢？答案呈现为“是” ，而这是存在前提条件的，这个前提条件就是我们的脉冲响应函数跟滤波器函数是相同的 。
即便咱们去考量IIR（也就是无限脉冲响应）滤波器，同样那个类比依旧是适用的。然而，存有一个情况是例外的，此次我们得把输入信号以及过往的输出信号跟它们各自对应的系数开展卷积操作。
总而言之，卷积造就了凭借信号滤波能够成功的根基（哪怕是处于二维图像的情形之中），。
4. 多项式乘法
想一下这种情形，我们打算把两个多项式相乘，比如说，一个是(2 x 2 + 3 x – 1)，另一个是(3 x 3 – 2 x )，为了弄成这个结果而去做的活计像下面这样 。
（二乘二加三乘x减一）乘（三乘x三次方减二乘x）等于六乘x五次方减四乘x三次方加九乘x四次方减六乘x二次方减三乘x三次方加二乘x 。
经计算，其结果，等于，6乘以5的积，加上，9乘以4的积，减去，可以写成，7乘以3的积，再减去，6乘以。
等式 1。
已然，促使我们塑造两个数组，其元素是那被提及的多项式的系数，接着对它们予以卷积。于这个示例当中，数组竟呈现为于数组 1 = A 1这般，其具体为{2, 3, -1}，更何况数组 2俨然化成 A 2{3, 0, -2, 0}。
我们会运用乘加技术来对它们开展卷积，如同表1所呈现的那样，您能够于本系列文章的部分里去阅读此项技术。
从那张表里头能够瞧出来，它们所进行卷积之后得到的结果是{6,9,-7,-6,2,0} 。要是用多项式的那种形式去进行表示的话，这就等同于等式1里面所展示出来的那种情形。

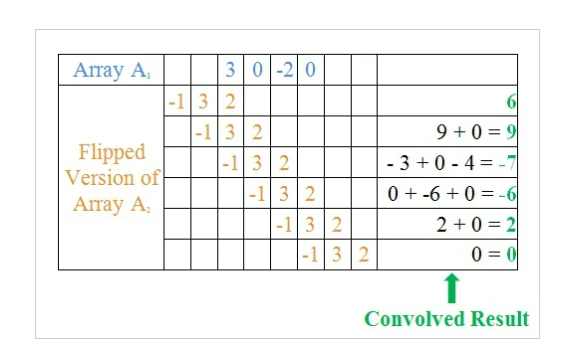

表格1。
结果表有所显示，也就是，当我们把两个多项式作相乘操作时，实际上等同于从数学层面去计算它们系数的卷积，这清晰地证实了，卷积能够帮助咱们完成多项式的乘法计算。
5. 音频处理
礼堂，严重依赖混响概念，电影院同样如此，还有其他类似建筑，也依赖，因为混响能极大提高声音质量 。
以数字形式对混响加以模拟，这样的过程，于技术领域被称作“卷积混响”，借助卷积混响之举，您能够把区域方面已知的脉冲响应与此同时所需声音的脉冲响应来进行卷积操作，以此用来模拟特定区域的混响效果。
利用这样的模拟，我们能够开展一些相当酷的事儿，我们能测算出礼堂的声学功效对于小提琴家演奏所造成的影响，而并不需要亲身到达现场。运用此技术的另外一种方式是把两种声音（诸如歌手的声音跟维纳琴的声音）进行合并，从而生成新的声音。
6. 人工智能
神经网络属于人工智能的一个领域，它借助模仿人脑中的连接方式，来进而设计电路，大脑内部神经元彼此间的互连，被建模成构成网络的多层节点之间的互连 。
图 4.一个简单的人工神经网络
图 4 呈现出了这般形式，即属于此类人工神经网络 (ANN) 的那种简单形式。针对该示例而言，存在着这样一个隐藏层，它对输入节点加以路由，使其通向输出节点。其中，节点是以圆形区域的状态予以显示的，然而，蓝线所代表的则是互连 。
于这般的网络态势里，每一个互连均和一个被称作权重的参数产生关联，这些权重所呈现的是特定节点往特定输出方向施加的影响状态，部分神经网络之中还涵盖卷积，它们作为被叫做卷积神经网络的存在，是图像处理领域极为强大的工具 。
7. 合成地震仪
它是地球物理学一分支，是地震学。它主要研究地震，还研究其他穿过地球，甚至穿过其他行星的弹性波情况。地震波能够穿过地球不同层。地球每个层有着自身成分，还有自身反射率。把所有反射波相加，就能得到净反射波。所得图表在技术方面称之为“合成地震图” 。
把特定地球层的反射系数跟输入信号相乘，接着对得到的波进行求和，这种行为能够依靠卷积运算实现高效建模。也就是说，我们能够讲，地球反射率序列可被视作类似于地球的脉冲响应，在跟传入的地震波进行卷积时能够展现合成地震图（石油勘探里的地震建模与模式识别） 。
8. 光学
当准直光穿过有着狭缝处于其中的孔径时，光会顺着不连续性来发生衍射，这一行为致使在无穷远距离处的平面上出现正弦函数，而这被称作穿过狭缝的光的衍射图案，同样，针对圆形孔径，所产生的衍射图案将会是宽边函数（成像光谱仪简介）。
当下，假定咱们存在有一个孔径，此孔径乃是那两者，也就是狭缝与圆形的一种组合。那么，我们能不能在不切实重复那个过程的情形下，获取这种具备复杂结构的衍射图案呢？我们是可以做到的。实际上，所得到的图案将会是那一种，是经由把sinc函数跟sombrero函数进行卷积之后而获取到的图案。
这意味着，在我们清楚每种孔径的衍射图案的状况下，能够借助对这些各自独立的图案开展卷积操作，从而获取它们组合而成的衍射图案。而大多数线性系统均呈现出相似的叠加表现，卷积能够起到助力简化的作用。
9. 概率论
假设存在这样一种情形，存在两个彼此独立的随机变量，一个是X，另一个是Y，X具有概率密度函数f，Y具有概率密度函数g。要是期望去计算这两个随机变量之和的pdf（具体就是X加上Y的pdf），那么能够运用f与g的卷积 。
延续这个逻辑，我们能够计算任意数量的自变量相加之后的概率密度函数。这相当关键，缘由在于许多标准分布都具备简单的卷积模式的特性，这表明我们能够借助卷积来寻觅它们的概率密度函数。
10.计算机断层扫描
断层扫描是一项技术，这项技术能获得物体特定平面的视图，它要让从源产生的窄X射线束，或者任何其他类似的穿透辐射，穿过所需的物体，之后，这些射线会被通常放置在物体另一侧的探测器收集 。
图像生成呈源光线跟物体成分卷积状，将其内部结构予以揭示，可是，所获取图像质量相对而言较低 。，。
此时思考一种情形，当中源与检测器组件顺着物体上不一样的角度位置进行平移，这般行为于同一预期平面之上构建出对象的多个视图，紧接着，这些视图被CT重建算法施加作用，从而获取高质量的图像。
重建算法被使用之际，卷积便现身了。滤波反投影属于两种被广泛运用的重建算法pg下载通道，其利用了卷积 。
